1.
（ ）對于件小、斷面薄、形狀復雜的砂芯，常用________埋入芯中作為排氣手段。
A.草繩 B.細焦炭塊 C.蠟線
D.爐渣
答案 C
2.
（ ）________是制造金屬模樣使用多的一種材料。
A.鋁合金 B.鑄鐵 C.鑄銅
D.銅合金
答案 A
3. （ ）________是砂子的主要成分。
A.石英 B.長石
C.云母 D.鹽類
答案 A
4. （ ）碾制下列造型材料時間長的是________。
A.鑄鋼用砂 B.鑄鐵用砂 C.涂料
D.鑄造合金用砂
答案 C
5.
（ ）________芯骨大的優點是強度高，可以重復使用。
A.圓鋼 B.鐵絲 C.鑄鐵
D.管子
答案 A
6.
（ ）采用氣割去除澆冒口的方法主要適用于________鑄件。
A.銅合金 B.球墨鑄鐵 C.低合金鋼
D.鋁合金
答案 C
7.
（ ）對外螺紋或內螺紋，在剖視或剖面圖中剖面線________。
A.都必須畫到粗實線 B.都必須畫到細實線 C.可畫到粗實線，也可畫到細實線 D.外螺紋畫到粗實線，內螺紋畫到細實線
答案 A
8.
（ ）以下四個溫度值，________接近于鋁的熔點。
A.700℃ B.1000℃ C.1300℃ D.1500℃
答案 A
9.
（ ）在澆注非鐵合金鑄件與重要的鑄鐵件時，經常采用篩網澆口，其目的是________。
A.調整金屬液流速 B.減少金屬液沖刷力 C.擋渣
D.排氣
答案 C
10. （ ）下列材料中，________不能作耐磨材料。
A.合金鑄鋼 B.貝氏體球鐵 C.鍛鋼
D.鑄鋁
答案 D
11. （ ）________既能貯存鐵水，使鐵水成分均勻，又能保溫。
A.熔化帶 B.過熱帶 C.爐缸
D.前爐
答案 D
12. （ ）________不影響型砂強度。
A.砂子的顆粒度及形狀 B.型砂的緊實度 C.型砂的含水量 D.砂子的SiO2含量
答案 D
13. （ ）橢圓柱體體積的近似計算公式是________。
A.0.5abh B.0.8ddh C.0.8abh
D.0.52ddd
答案 C
14. （ ）________適宜于生產大型鑄件。
A.地坑造型 B.活塊造型 C.假箱造型
D.多箱造型
答案 A
15. （ ）Z145A是________設備代號。
A.無箱射壓造型機 B.頂箱震壓造型機 C.高壓造型機 D.拋砂機
答案 B
16. （ ）目測鐵液表面氧化膜時，________表示鐵水溫度高。
A.鐵液完全被氧化膜覆蓋 B.氧化膜寬度大于10mm C.鐵液表面無氧化膜 D.無氧化膜，并有火頭、白煙出現
答案 D
17. （ ）________型三角帶的截面積小。
A.F B.D C.O
D.A
答案 C
18. （ ）下列各種造型方法中，只有________適宜于大批量生產。
A.機器造型 B.活塊造型 C.地坑造型
D.挖砂造型
答案 A
19. （ ）砂型舂得太松，鑄件容易產生________缺陷。
A.氣孔 B.脹砂 C.縮孔
D.加渣
答案 B
20. （ ）油光銼刀的銼面上，每10mm長的銼齒數為________。
A.12齒～34齒 B.30齒～40齒 C.4齒～12齒
D.40齒～50齒
答案 B
21. （ ）鑄造鋁合金的代號是________。
A.HT B.ZAL C.ZCuAl
D.ZL
答案 D
22. （ ）下列傳動效率高的是________。
A.摩擦輪傳動 B.齒輪傳動 C.平型帶傳動
D.螺旋傳動
答案 B
23. （ ）做壓力試驗時，試驗壓力一定要超過鑄件工作壓力的________。
A.10％ B.15％ C.20％
D.25％
答案 D
24. （ ）石灰石砂主要缺點是________。
A.熔點低 B.易粘砂 C.價格高
D.縮沉大
答案 D
25. （ ）骨架模造型是一種很復雜的造型方法，但是它可以利用若干木條制成的骨架，制造出________。
A.上型、下型 B.上型、芯子
C.下型、砂芯 D.上型、下型、砂芯
答案 D
26. （ ）砂型壓重計算是根據總計算所得抬型力，乘以安全系數。安全系數一般取________。
A.0.8～1.0 B.1.0～1.2 C.1.2～1.5
D.1.5～2.0
答案 C
27. （ ）植物油砂的主要工藝性能是________。
A.濕強度高，潰散性好 B.發氣量少，潰散性好 C.可塑性好，潰散性好 D.干強度高，潰散性好
答案 D
28. （ ）合金元素的總含量小于________的鑄鋼，稱低合金鑄鋼。
A.3％ B.5％ C.7％
D.10％
答案 B
29. （ ）鑄件澆注溫度的高低，對鑄件質量影響很大，澆注溫度過高，會使鑄件縮孔增大及________等。
A.產生冷隔 B.澆不足、氣孔 C.晶粒變粗 D.表面產生皺紋
答案 C
30. （ ）帶式輸送機中，槽形帶在同樣速度和寬度下，生產效率比平帶大________倍。
A.1.0 B.2.0 C.3.0
D.4.0
答案 A
31. （ ）植物油砂的硬化機理一般認為是氧化、聚合的過程。這個過程大致分為以下三個階段，即________。
A.揮發、氧化聚合、膠凝硬化 B.膠凝硬化、氧化聚合、揮發 C.揮發、膠凝硬化、氧化聚合 D.氧化聚合、膠凝硬化、揮發
答案 A
32. （ ）鑄件工藝毛重的計算，除了應考慮因工藝需要而增加重量外，還應考慮________。
A.漲型量 B.澆、冒口 C.加工余量
D.加工卡頭
答案 A
33. （ ）在澆注時間內，后澆入的鐵液可以不斷地補償一部分液態金屬的體收縮，這個補縮量叫鐵液的________。
A.后補量 B.工藝補正量 C.收縮量
D.縮尺
答案 A
34. （ ）熔煉銅合金，為使銅氧化，爐內應保持________氣氛。
A.弱氧化性 B.弱還原性 C.強氧化性
D.強還原性
答案 C
35. （ ）有一鑄件澆注時高度為500mm，澆注時間為20s，則澆注時型腔內金屬液面的上升速度為________。
A.9mm/s B.15mm/s C.25mm/s
D.30mm/s
答案 C
36. （ ）________鑄件，若采用濕型澆注，當鑄件壁厚較大時，容易產生夾砂缺陷。
A.圈類 B.平板類 C.箱體類
D.齒輪類
答案 B
37. （ ）當工件上兩個表面相互間有較高的尺寸精度及位置精度要求時，應________進行加工。
A.選擇面積較大的表面作為定位基準 B.反復地互為定位基準 C.選擇尺寸精度相對較高的表面作為定位基準 D.選擇位置精度相對較高的表面作為定位基準
答案 B
38. （ ）形成定向凝固的條件是________。
A.金屬液從頂部注入 B.造成由上而下的凝固補縮通道 C.金屬液由底面注入
D.底部放冷鐵
答案 B
39. （ ）預熱是焊補________鑄件的主要工藝措施。
A.鑄鐵和低碳鋼 B.中碳鋼和灰鑄鐵 C.中碳鋼和高碳鋼 D.鑄鐵和鑄鋼
答案 C
40. （ ）一般鐵合金鑄件落砂時，鑄件的溫度可以在________℃以下。
A.50 B.100 C.300
D.400
答案 D
41. （ ）提高型、芯的退讓性可減輕鑄件出現________的傾向。
A.氣孔 B.粘砂 C.裂紋
D.縮松
答案 C
42. （ ）鑄鋼件的調質處理熱處理工藝，是指________。
A.高溫雙重退火 B.正火+高溫回火 C.淬火+高溫回火 D.正火+低溫回火
答案 C
43. （ ）高壓造型是用大于________MPa的比壓進行壓實緊砂的一種造型方法。
A.0.086 B.0.132 C.0.473
D.0.689
答案 D
44. （ ）工藝圖上規定的填砂（舂砂）方向，決定了在鑄件生產過程中的________。
A.芯盒開口方向 B.木模的開邊線 C.砂芯裝配下芯方向 D.鑄件的造型位置
答案 A
45. （ ）( ) 鑄鐵件澆注系統的計算，首先應確定________，然后根據經驗比例，確定其它部分截面積。
A.澆口杯截面積 B.包孔直徑 C.直澆道截面積 D.內澆道小截面積
答案 D
46. （ ）鑄鋼的鑄造性能特點是________。
A.熔點高、流動性高、收縮大、不易氧化 B.熔點高、流動性差、收縮大、不易氧化 C.熔點高、流動性高、收縮小、易氧化 D.熔點高、流動性差、收縮小、易氧化
答案 D
47. （ ）球墨鑄鐵中碳當量接近________時，流動性好。
A.4.2％～4.6％ B.4.6％～4.8％ C.>4.8％
D.<4.2％
答案 B
48. （ ）水爆清砂時，鑄件入水溫度過高，鑄件________。
A.不易起爆 B.易產生裂紋 C.水爆效果不好 D.爆炸壓力不足
答案 B
49. （ ）鉛青銅的含錫量，一般應控制在________以下。
A.5％ B.10％ C.15％
D.20％
答案 B
50. （ ）大型粘土砂芯的烘干溫度應該控制在________。
A.150℃以下 B.200～300℃ C.350～400℃
D.450～600℃
答案 C
51. （ ）鐵素體與________組成的機械混合物，稱為珠光體。
A.滲碳體 B.萊氏體 C.石墨
D.奧氏體
答案 A
52. （ ）射砂機儲氣缸的容積，一般規定應為射砂筒容積的________倍。
A.1～3 B.2～4 C.3～5
D.4～6
答案 C
53. （ ）頂桿式造型機用模板的高度，應在頂箱起模后使砂箱的分型面高出模樣高處________mm。
A.1～5 B.5～10 C.10～15
D.15～20
答案 B
54. （ ）目前應用無損檢測方法，探測鑄鋼件內部缺陷，檢測厚度大的探傷方法是________。
A.γ射線 B.X射線
C.等離子加速器 D.超聲波
答案 D
55. （ ）頂框式造型機的模底板一般比頂框內尺寸小________mm。
A.2～3 B.4～5 C.6～7
D.8～9
答案 B
56. （ ）鑄型的抬型力主要由兩部分組成，即________產生的抬型力和砂芯受到金屬液浮力產生的抬型力。
A.金屬液靜壓力 B.金屬液動壓力 C.鑄件金屬重量 D.鑄件澆冒口重量
答案 A
57. （ ）鑄鋼件上加補貼的作用是________。
A.防止鑄件變形 B.增加鑄件強度 C.便于擋渣和排氣 D.增加冒口的補縮距離
答案 D
58. （ ）影響鑄件產生熱裂缺陷的主要因素是________。
A.合金性質 B.鑄型類別 C.鑄件結構
D.澆注條件
答案 A
59. （ ）氣力輸送系統中，漏出的空氣量約占輸送空氣量的________。
A.5％～10％ B.15％～20％ C.20％～30％
D.10％～15％
答案 B
60. （ ）橫澆道的主要作用是________。
A.調節金屬液的液流和方向 B.補縮 C.擋渣
D.排氣
答案 C
61. （ ）熱芯盒一般在________℃以上的溫度條件下工作。
A.90 B.160 C.200
D.290
答案 C
62. （ ）離心鑄造的鑄件是在________的作用下結晶的。
A.離心力和壓力 B.壓力和重力 C.離心力 D.離心力和重力
答案 D
63. （ ）在下述三種油泵中，________的容積效率高。
A.齒輪泵 B.葉片泵 C.柱塞泵
D.離心泵
答案 C
64. （ ）對吸氣傾向的的銅合金，如紫銅、鉛青銅等，為有效地進行氧化熔煉，覆蓋合金是________。
A.必須有 B.不應有 C.無所謂
D.氧化亞銅
答案 C
65. （ ）用金屬型澆注鑄鐵件時，金屬型材料應選用________。
A.灰鑄鐵 B.碳鋼 C.銅合金
D.鋁合金
答案 B
66. （ ）當鑄件的高度超過冒口的有效補縮距離時，可采用加設________的方法，來消除鑄件中的軸線縮松。
A.冷鐵 B.補貼 C.冒口
D.拉筋
答案 B
67. （ ）電爐煉鋼時，還原渣有三種--白渣、電石渣和弱電石渣，________適于冶煉含碳量較高的鋼種。
A.白渣 B.電石渣 C.混合渣
D.弱電石渣
答案 B
68. （ ）坐標模底板一般用于平均內框尺寸大于________mm的砂箱。
A.300 B.550 C.750
D.1000
答案 C
69. （ ）產生化學粘砂的先決條件，是金屬表面的________。
A.氧化 B.粗糙度
C.缺陷 D.溫度
答案 A
70. （ ）拋砂機的工作是在________下，通過液壓傳動，使機械系統運轉的。
A.手工搖動 B.氣壓控制 C.電氣控制
D.液壓控制
答案 C
71. （ ）適宜采用的發熱冒口形狀是________。
A.球形 B.圓柱形 C.長方形
D.腰圓形
答案 B
72. （ ）芯盒使用過程中允許的磨損量，其工作部分為________mm。
A.0.1～0.3 B.0.4～0.6 C.0.6～0.7
D.0.7～0.9
答案 B
73. （ ）在舂制細長的軸類砂芯時，工藝上為保證砂芯緊實度，要求舂制方向為立舂，在芯盒制作上應該采用________方法。加強芯盒強度加強芯盒剛度 C.芯盒在高度方向分段
D.芯盒長度方向對開，其中一半按高度方向分段
答案 D
74. （ ）鑄件壁厚為δ，則拐角的熱節處模數大致為________。
A.δ/2 B.δ
C.2δ D.4δ
答案 B
75. （ ）沖天爐熔煉過程中，金屬液含碳過高時，常加入一定量的________爐料，以調整其含碳量。
A.焦炭 B.生鐵 C.廢鋼
D.鐵合金
答案 C
76. （ ）用機械加工方法制造模樣時，一般采用________表示起模斜度。
A.寬度a B.角度α C.百分比 D.比例式
答案 B
77. （ ）灰鑄鐵件消除鑄造應力的人工時效的溫度一般為________。
A.250～300℃ B.350～450℃ C.400～550℃ D.550～600℃
答案 D
78. （ ）設置鑄件拉肋的目的是防止鑄件在凝固冷卻過程中發生變形，拉肋厚度一般為拉肋處鑄件厚度的________。
A.10％～30％ B.20％～40％ C.40％～60％ D.80％～100％
答案 C
79. （ ）砂型鑄造下普通灰鑄鐵的鑄造自由收縮率為________。
A.1.2％～1.4％ B.1.6％～2.0％ C.0.8％～1.0％ D.1.0％～1.2％
答案 C
80. （ ）零件上有幾個不需要加工的表面，應選擇其中________表面作為粗基準。
A.表面粗糙度小的 B.與加工表面相互位置精度高的 C.面積足夠大的
D.任意一個
答案 B
81. （ ）磷銅的加入量一般為錫青銅銅液重量地________。
A.0.05％～0.10％ B.0.5％～0.8％ C.0.2％～0.4％ D.0.7％～0.9％
答案 C
82. （ ）要消除鑄件的晶內偏析，有效的熱處理糾正措施是________。
A.淬火 B.調質 C.高溫回火
D.擴散退火
答案 D
83. （ ）鑄件收縮率主要決定于________。
A.合金的自由線收縮率 B.鑄型的剛度 C.鑄件的尺寸大小 D.鑄件的幾何形狀
答案 A
84. （ ）在審查鑄件澆注成形的可能性時，必須依據________。
A.鑄件的復雜程度 B.鑄件的澆注溫度和鑄型冷卻條件 C.鑄件的合金材料和小壁厚 D.鑄件的尺寸大小
答案 C
85. （ ）型砂用水玻璃的模數，一般控制在________范圍，過高、過低都有問題。
A.1.2～1.6 B.1.6～2.0 C.2.2～2.6
D.2.8～3.0
答案 C
86. （ ）組成合金的各組元，在固態下，既不能互相溶解又不能形成化合物，這樣的形態稱為________。
A.間隙固溶體 B.置換固溶體 C.機械混合物
D.多晶體
答案 C
87. （ ）金屬的________，鑄件產生縮松的傾向性也越大。
A.結晶溫度范圍越大 B.結晶溫度范圍越小 C.澆注溫度越低 D.澆注速度越慢
答案 A
88. （ ）工藝上設計特殊定位芯頭的目的在于________。
A.便于合型時通氣、壓芯 B.有利于提高砂芯緊實度 C.防止下芯后砂芯轉動
D.加強砂芯的強度和剛度
答案 C
89. （ ）錫青銅結晶溫度范圍寬，易產生縮松缺陷，氧化傾向較小。所以，對于大型長套類錫青銅鑄件，宜采用________。
A.蛇形直澆道 B.雨淋式澆口 C.壓邊澆口 D.底注開放式澆口
答案 B
90. （ ）中頻感應電爐可以熔化________。
A.鐵 B.銅、鋁 C.鋼、銅、鐵
D.鋼、鐵
答案 C
91. （ ）________探傷是用來檢驗鑄件表面和接近表面缺陷的方法。
A.磁紛 B.X射線 C.γ射線 D.超聲
答案 A
92. （ ）熔化鋁合金，當溫度低于________，鋁和空氣中水蒸汽接觸產生2Al+6H2O→2Al(OH)3+3H2反應。
A.100℃ B.250℃ C.300℃ D.600℃
答案 B
93. （ ）浮動式多觸頭壓頭，是屬于________造型機的緊實部件。
A.壓實 B.射壓 C.微震
D.高壓
答案 D
94. （ ）用于________目的的錫青銅鑄件，一般都不進行熱處理。
A.耐壓 B.抗磨 C.耐蝕
D.耐高溫
答案 B
95. （ ）目前鑄造車間用得多的混砂機為________。
A.擺輪式混砂機 B.滾筒式混砂機 C.碾輪式混砂機
D.連續式
答案 C

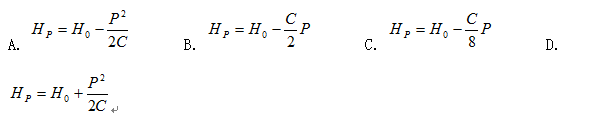

96. （ ）計算平均壓力頭HP的公式是________。
答案 A
97. （ ）機械加工時，常采用________加工來保證模樣與模底板上定位孔的一致，從而達到單面模板上下模樣的對位。
A.坐標鏜孔 B.鉆鉸孔 C.配鉆鉸孔
D.銑孔
答案 C
98. （ ）一般緊實的型芯，其型砂堆積密度為________g/cm3。
A.0.6～1.06 B.1.55～1.7 C.1.8～1.9
D.1.95～2.05
答案 B
99. （ ）某鑄件采用澆注系統各組元為F內：F橫：F直＝1:1.2:1.4的比例關系，如F內為11cm2時，則F橫為________cm2。
A.13.2 B.14.2 C.12.2
D.15.2
答案 A
100.
（ ）采用骨架模造型的一個突出特點是________，因而兩者比較吻合，所以澆出鑄件的壁厚比較均勻。
A.砂型和砂芯同時形成 B.砂芯比砂型先形成 C.砂型比砂芯先形成 D.型、芯緊實度比較高
答案 A
101.
（ ）鐵水過熱溫度過高，或高溫保留時間過長，使組織中出現________。
A.晶間石墨和自由滲碳體 B.晶間石墨 C.自由滲碳體
D.二次滲碳體
答案 A
102.
（ ）在金屬液的熔煉過程中盡量減少有害元素和非金屬夾雜物，可有效減少________缺陷。
A.裂紋 B.砂眼 C.縮松
D.粘砂
答案 A
103.
（ ）硬砂床與軟砂床在制作時結構上的區別，在于硬砂床增加了________，并仔細舂實。
A.紅磚 B.鋼軌 C.焦炭
D.鐵板
答案 C
104.
（ ）室式烘干爐是周期作業式烘干爐的一種，近年來為了加強爐壁保溫、節約能源，以下工廠采用________構筑爐壁。
A.硅酸鋁耐火纖維 B.泡沫塑料 C.空心珠粒加水玻璃混合料 D.空心預熱硅磚
答案 A
105.
（ ）澆注位置的選擇，主要是以保證________為出發點。
A.簡化工藝 B.提高勞動生產率 C.鑄件質量
D.操作簡便
答案 C
106.
（ ）陶瓷型可以冷澆，也可以熱澆，________的鑄件，一般是熱澆。
A.合金流動性差 B.形狀復雜 C.力學性能要求高 D.防止脫碳
答案 B
107.
（ ）有一個孔，圖樣要求表面粗糙度為Ra0.8μm，可采取________方法加工。
A.車削 B.鏜孔 C.鉸孔
D.銑削
答案 C
108.

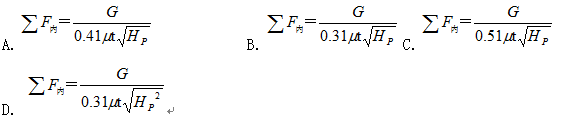

（ ）確定內澆道橫截面積的公式是________。
答案 B
109.
（ ）有一灰鑄鐵件的毛重為900kg，它的澆注時間為48s，平均壓力頭為60cm，若取阻力系數μ為0.48，則它的內澆道總面積為________cm2。
A.16 B.20 C.25
D.30
答案 A
110.
（ ）根據砂芯在鑄型中的安放位置，芯頭可以分為________兩類。
A.特殊定位芯頭和普通芯頭 B.懸臂芯頭和垂直芯頭 C.垂直芯頭和水平芯頭
D.水平芯頭和懸臂芯頭
答案 C
111.
（ ）環氧樹脂塑料模的常用硬化劑為________。
A.無水乙二胺 B.硫酸胺 C.聚酰胺
D.鄰苯二甲酸二丁酯
答案 A
112.
（ ）高壓緊實型芯的比壓，通常不超過________MPa。
A.0.9 B.1.4 C.2.0
D.2.5
答案 D
113.
（ ）某一鑄件高度為500mm，上型總高度為400mm，采用頂注式澆注，其平均壓力頭高度Hp為________cm。
A.65 B.36 C.40
D.50
答案 C
114.
（ ）大、中型鑄件采用旋轉刮板造型時，其鑄件尺寸精度，有時比實樣模造型要高，這是由于大型實樣模________的原因。
A.變形量大 B.制模尺寸誤差大 C.起模斜度太小
D.結構不合理
答案 A
115.
（ ）兩半合鑄帶割口的半齒圈，采用旋轉刮板造型方法，制造上、下型時，方便、合用的工具是________。
A.一個普通軸杠、一個軸座，根據兩個半齒圈中心距，移動位置 B.一個普通軸杠、一個距離為中心距的兩孔軸座，移動軸杠 C.偏心軸杠
D.二個普通軸杠、一個兩孔軸座
答案 C
116.
（ ）氣流烘砂就是在吸送式氣力輸送設備中，通過溫度約________的熱空氣，使砂粒表面水分蒸發而烘干。
A.100～200℃ B.200～300℃ C.300～400℃ D.400～500℃
答案 D
117.
（ ）鑄鐵中碳當量為________成分時，流動性高。
A.過共晶 B.共晶 C.亞共晶
D.共析
答案 B
118.
（ ）對開式芯盒定位銷與定位銷套的配合用________。
A.過盈配合 B.過渡配合 C.間隙配合
D.任意配合
答案 C
119.
（ ）熔模鑄造使用的水玻璃粘結劑模數應控制在________之間。
A.2.2～2.5 B.2.5～3.0 C.3.0～3.5
D.3.5～4.0
答案 C
120.
（ ）鑄鐵件高溫石墨化退火，溫度一般為________。
A.550～650℃ B.650～700℃ C.900～960℃
D.960℃以上
答案 C
121.
（ ）地坑造型一般用________緊固鑄型。
A.箱卡 B.鎖箱耳 C.壓鐵
D.焊接方式
答案 C
122.
（ ）淬火加高溫回火處理，稱為________。
A.調質處理 B.變質處理 C.孕育處理
D.球化處理
答案 A
123.
（ ）生產中使用廣泛的造型原砂是________。
A.硅砂 B.石灰石砂 C.鉻鐵礦砂
D.鎂砂
答案 A
124.
（ ）采用熱水脫蠟法熔失水玻璃蠟基模料，在熱水中加入硼酸的目的是為了防止型殼出現________。
A.粉化現象 B.硬化現象 C.皂化現象
D.裂縫
答案 C
125.
（ ）鑄鐵件濕型面砂加入煤粉的主要作用是________。
A.增加透氣性 B.防粘砂 C.提高濕強度
D.防粘模
答案 B
126.
（ ）為了提高干型砂的退讓性，可在混砂時加入________。
A.木屑 B.滑石粉 C.煤粉
D.焦炭粉
答案 A
127.
（ ）設計冒口時，在相同體積情況下，應盡量使冒口的散熱表面積小，這樣________，冒口補縮效果好。
A.散熱慢，凝固時間長 B.散熱快，凝固時間長 C.散熱慢，凝固時間短 D.散熱快，凝固時間短
答案 A
128.
（ ）熔模鑄造組合模組和熔出模樣之間的工藝過程是________。
A.壓制蠟模 B.制造型殼 C.脫蠟
D.焙燒型殼
答案 B
129.
（ ）鑄件內部質量好的鑄造方法是________。
A.砂型鑄造 B.熔模鑄造 C.陶瓷型鑄造
D.金屬型鑄造
答案 D
130.
（ ）澆注時，上砂型所受各力中，方向向下的力是________。
A.F型 B.F芯 C.上型重力
D.澆注時產生的動壓力
答案 C
131.
（ ）冒口有效補縮距離等于________。
A.冒口區加中間區 B.中間區加末端區 C.冒口區加末端區 D.冒口區加中間區加末端區
答案 C
132.
（ ）出現在同一爐金屬液澆注的鑄件中的氣孔往往是________氣孔。
A.析出性 B.侵入性 C.反應性
D.混合性
答案 A
133.
（ ）金屬型鑄造中，各種金屬型在使用前必須預熱，預熱溫度一般為________。
A.100～200℃ B.200～300℃ C.300～350℃ D.350～400℃
答案 B
134.
（ ）當工件旋轉時，若車刀刀尖軌跡是直線，該直線與工件軸線成一定角度，則形成________。
A.圓錐面 B.平面 C.圓柱面
D.球面
答案 A
135.
（ ）鐵碳合金相圖中的________點為共析點。
A.S B.C C.E
D.G
答案 A
136.
（ ）在電弧爐煉鋼過程中，加入礦石使鋼液沸騰除氣、除夾雜物的階段叫________。
A.熔化期 B.氧化期 C.還原期
D.過熱期
答案 B
137.
（ ）尺寸大、壁厚的鑄鋼件和合金鋼件可選用________配制干型砂，以防粘砂。
A.石英砂 B.特種原砂 C.粗粒砂
D.石灰石砂
答案 B
138.
（ ）金屬在熔煉過程過分氧化，鑄件容易產生________氣孔。
A.析出性 B.侵入性 C.反應性
D.混合性
答案 A
139.
（ ）刀具作旋轉運動，工件或刀具作進給運動的切削加工方法是________。
A.車削 B.鏜削 C.刨削
D.磨削
答案 B
140.
（ ）鎂砂粉常用于________鑄件砂型涂料中的耐火填料。
A.合金鋼 B.碳鋼 C.高錳鋼
D.灰鑄鐵
答案 C
141.
（ ）低熔點模料多采用________脫蠟。
A.熱水 B.熱蒸汽 C.溶劑
D.加熱爐
答案 A
142. （ ）烘干澆包及澆注工具，有利于產生________氣孔。
A.析出性 B.侵入性
C.反應性 D.混合性
答案 A
143. （ ）鐵碳合金相圖中________線為共晶轉變線。
A.PS B.GS C.EF
D.SE
答案 C
144.
（ ）細長的直立砂芯，上芯頭比下芯頭________，上芯頭斜度比下芯頭大。
A.長 B.短 C.大
D.小
答案 B
145.
（ ）只適合澆注非鐵合金鑄件的特種鑄造方法是________。
A.砂型鑄造 B.熔模鑄造 C.陶瓷型鑄造
D.壓力鑄造
答案 D
146.
（ ）使灰鑄鐵中的滲碳體分解為奧氏體加石墨，應采用________熱處理工藝。
A.低溫石墨化退火 B.高溫石墨化退火 C.人工時效 D.正火
答案 B
147.
（ ）灰鑄鐵牌號“HT250”中的數字是表示小________強度值。
A.抗拉 B.抗壓 C.屈服
D.抗彎
答案 A
148.
（ ）鑄件產生夾砂結疤缺陷的主要原因是在型腔內形成________砂層。
A.低濕度低強度 B.低濕度高強度 C.高濕度高強度 D.高濕度低強度
答案 C
149.
（ ）澆注系統斷面尺寸過大，消耗金屬量多，澆注速度快，可能引起________等缺陷。
A.沖砂 B.帶入熔渣和氣體 C.產生氣孔、渣眼 D.以上三種
答案 D
150.
（ ）鑄件的凝固方式主要取決于________。
A.合金凝固區域的寬度 B.金屬液的溫度 C.澆注系統設計 D.冒口設計
答案 A
151.
（ ）大中型鑄件因模樣高大，型腔深，拔模斜度又不允許過大，如高大的箱體類鑄件可采用________。
A.漏模造型 B.活砂造型 C.劈模造型
D.劈箱造型
答案 C
152.
（ ）鑄鋼件進行退火處理的主要目的是________。
A.消除鑄造應力 B.細化晶粒 C.改善切削加工性能 D.消除偏析
答案 A
153.
（ ）將熔融金屬在高壓下高速充型，并在壓力下凝固的鑄造方法，簡稱________。
A.金屬型鑄造 B.熔模鑄造 C.壓力鑄造
D.陶瓷型鑄造
答案 C
154.
（ ）壓力鑄造的兩大特點是________。
A.高溫高壓 B.高壓高速 C.高溫高速
D.低溫高壓
答案 B
155.
（ ）大型鑄造齒輪常采用________造型方法。
A.疊箱 B.劈箱 C.車板
D.實模
答案 C
156.
（ ）可以采用較低澆注溫度的鑄造方法是________。
A.熔模鑄造 B.金屬型鑄造 C.壓力鑄造
D.陶瓷型鑄造
答案 C
157.
（ ）將工件加熱到一定溫度，保溫后在空氣中冷卻的熱處理方法為________。
A.退火 B.回火 C.正火
D.淬火
答案 C
158.
（ ）灰鑄鐵常采用________作涂料中的耐火填料。
A.剛玉粉 B.硅石粉 C.石墨粉
D.鋯英粉
答案 C
159.
（ ）用易熔材料制成模樣，在模樣上包裹若干層耐火涂料，制成型殼，熔出模樣后經高溫焙燒即可澆注的鑄造方法稱為________。
A.金屬型鑄造 B.殼型鑄造 C.陶瓷型鑄造
D.熔模鑄造
答案 D
160.
（ ）工件作旋轉運動，刀具作進給運動的切削加工方法是________。
A.車削 B.銑削 C.磨削
D.刨削
答案 A
161.
（ ）鑄件同時凝固的優點是________。
A.各部分冷卻均勻，熱應力小，不易變形和產生裂紋 B.各部分冷卻不均勻，熱應力小，不易產生氣孔 C.各部分冷卻均勻，熱應力大，不易變形 D.各部分冷卻不均勻，熱應力大，不易產生裂紋
答案 A
162. （ ）鑄型中凸起的砂塊在下型上，叫________。
A.吊砂 B.自帶砂芯
C.活砂 D.普通砂芯
答案 B
163.
（ ）碳溶于α-Fe中的間隙固溶體叫________。
A.鐵素體 B.珠光體 C.奧氏體
D.滲碳體
答案 A
164.
（ ）下列探傷方法中，探測厚度大的是________。
A.磁紛探傷 B.射線探傷 C.超聲波探傷
D.著色探傷
答案 C
165.
（ ）熔模鑄造工藝過程中，當型殼硬化后焙燒型殼前還應進行________。
A.壓制熔模 B.組合模組 C.脫模
D.模組脫脂
答案 C
166.
（ ）碳質量分數大的是________。
A.鐵素體 B.珠光體 C.奧氏體
D.滲碳體
答案 D
167.
（ ）下列鑄造方法中，鑄件精度等級可以達到高的是________鑄造方法。
A.金屬型 B.熔模 C.壓力
D.陶瓷型
答案 D
168.
（ ）壓鐵應對稱壓住砂型，并壓在________上。
A.箱帶或箱邊 B.冒口 C.澆口
D.通氣孔
答案 A
169.
（ ）對爐料進行烘干和除銹處理，能防止產生________氣孔。
A.析出性 B.侵入性 C.反應性
D.混合性
答案 A
170.
（ ）澆注系統斷面尺寸太小，澆注時間長，可能產生________及氧化嚴重等缺陷。
A.澆不足 B.冷隔 C.夾砂
D.以上三種
答案 D
171.
（ ）磁紛探傷能發現鑄件________的微小缺陷。
A.表面 B.近表面 C.內部較深
D.表面或近表面
答案 D
172.
（ ）使抬型力減小的因素是________。
A.加高澆口杯 B.設置明冒口 C.設置暗冒口 D.增大金屬液密度
答案 B
173.
（ ）氧化法電弧爐煉鋼常用的________有錳鐵、硅鐵、鋁及焦炭等。
A.氧化劑 B.還原劑 C.增碳劑
D.造渣劑
答案 B
174. （ ）將工件加熱到一定溫度，保溫后在緩慢冷卻的工藝操作叫________。
A.退火 B.回火
C.正火 D.淬火
答案 A
175.
（ ）為增加冒口的補縮效果，沿冒口補縮距離，向著冒口，鑄件斷面逐漸增厚的多余金屬稱為________。
A.工藝補正量 B.加工余量 C.補貼
D.冷鐵
答案 C
176.
（ ）使用水玻璃砂型澆注鑄鐵件容易產生________缺陷。
A.機械粘砂 B.化學粘砂 C.夾砂結疤
D.皺皮
答案 B
177.
（ ）由于金屬型沒有退讓性，鑄件在型中停留時間過長，易產生________。
A.變形 B.裂紋 C.氣孔
D.縮孔
答案 B
178.
（ ）非磁性材料的表面裂紋多采用________方法檢驗。
A.磁紛探傷 B.著色探傷 C.射線探傷
D.超聲波探傷
答案 B
179.
（ ）石蠟基模料廣泛使用________作分型劑。
A.松節油 B.蓖麻油 C.酒精
D.石墨粉
答案 B
您的位置：
唐山創元教育咨詢有限公司 電話：400-660-5933 地址：唐山市高新區建設北路170號冀東新聞中心9層 合作網站:
